Конденсаторы с воздушным охлаждением наиболее распространены.

Конденсатор с воздушным охлаждением состоит из вентиляторного блока с электродвигателем и теплообменника. По трубкам протекает хладагент, а вентилятор обдувает трубки потоком воздуха. Обычно скорость потока составляет 1 - 3.5 м/с.

Чаще всего теплообменник состоит из оребренных медных трубок диаметром 6 - 20 мм с расстоянием между ребрами 1-3 мм. Медь используется потому, что ее легко обрабатывать, она не окисляется и имеет высокую теплопроводность. Оребрение обычно выполняется из алюминия.

Выбор диаметра трубок зависит от многих факторов: потерь давления, легкости обработки материала и т.д.

Тип оребрения может быть различным и значительно влияет на тепловые и гидравлические параметры теплообменника в целом. Например, сложный профиль оребрения с многочисленными выступами и просечками создает турбулентность (завихрения) воздуха, омывающего теплообменник. В результате эффективность теплопередачи от хладагента к воздуху увеличивается, и повышается холодопроизводительность холодильной машины.

Применяют два типа соединения трубок с ребрами:

Отверстия в ребрах, куда непосредственно вставляют трубки теплообменника. Этот способ более прост, но уменьшает теплопередачу из-за неплотности контакта. К тому же, в загрязненной среде по контуру прилегания может появиться коррозия, дополнительно снижающая производительность теплообмена.
Воротнички (буртики) в местах подсоединения трубок теплообменника. Этот способ дороже и сложнее, зато обеспечивает увеличение поверхности теплообмена.

Дополнительно теплоотдачу хладагента повышают путем рифления внутренней поверхности трубок теплообменника. Это создает турбулентность течения хладагента.

Обычно в конденсаторе имеется от одного до четырех рядов трубок, расположенных по направлению потока хладагента. Часто трубки располагают в шахматном порядке для повышения эффективности теплопередачи.

Интенсивность теплообмена неодинакова на протяжении движения хладагента по трубкам. Горячий хладагент поступает в обменник сверху и перемещается вниз.

На начальном этапе (5% поверхности) охлаждение наиболее интенсивно, поскольку максимальна разница температур между хладагентом и охлаждающим воздухом и высока скорость движения хладагента.
Основной участок теплообменника составляет около 85% поверхности. На этом участке хладагент конденсируется при постоянной температуре.
Остальные 10% поверхности теплообменника служат для дополнительного охлаждения жидкого хладагента.
Температура конденсации хладагента (фреона) выше температуры окружающего воздуха на 10 - 20 градусов, и составляет обычно 42-55С. Выходящий из теплообменника нагретый воздух всего на 3-5 градусов холоднее температуры конденсации.

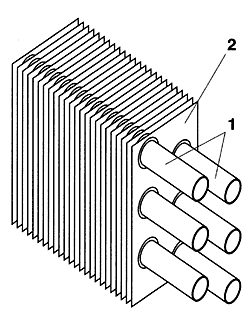

(рис.: 1. медные трубки конденсатора 2. оребрение)
