Кожухотрубные конденсаторы обычно применяют в холодильных машинах большой мощности, а остальные типы - для менее мощных установок.

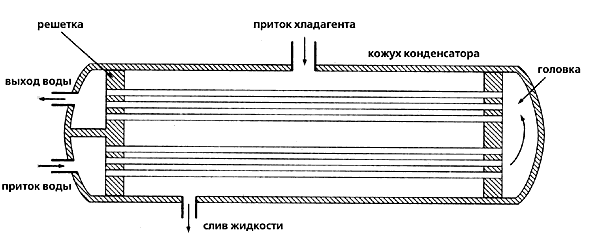

Кожухотрубный конденсатор - стальной цилиндр, с обоих концов цилиндра установлены стальные решетки, к которым крепятся головки с патрубками для подключения к системе водяного охлаждения. В эти решетки запрессованы медные трубки, по которым протекает вода. Трубки чаще всего делаются из меди и имеют диаметр 20 мм и 25 мм. Снаружи они оребрены для повышения теплообмена.

В верхнюю часть стального кожуха поступает горячий пар хладагента из компрессора. Он омывает трубки с холодной водой и заполняет пространство между кожухом и трубками. В нижней части располагается патрубок отвода жидкого хладагента.

Холодная вода поступает по трубкам снизу и выходит сверху.

Пар хладагента охлаждается при контакте с холодной водой, конденсируется и скапливается на дне кожуха. В некоторых случаях конденсатор содержит участок дополнительного охлаждения. Он расположен на дне конденсатора и состоит из пучка трубок, отделенных от остальных трубок перегородкой. Вода, только что поступившая в конденсатор и имеющая минимальную температуру, в первую очередь проходит через участок дополнительного охлаждения конденсатора.

Вода, охлаждающая хладагент в кожухотрубных конденсаторах, берется обычно из системы оборотного водоснабжения. Температура конденсации хладагента примерно на 5 градусов выше, чем температура выходящей воды. Для передачи 1кВт тепла от хладагента проточной воде расход воды составляет около 170 литров в час.
